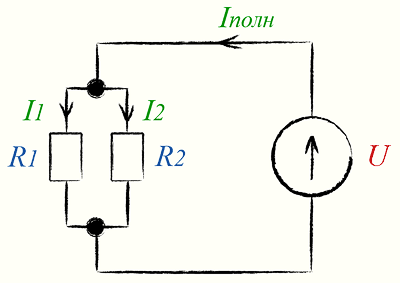

Первое правило Кирхгофа (правило узлов)
Первое правило Кирхгофа (правило узлов) гласит:
В разветвленной цепи сумма токов в отдельных ветвях равна полному току.
\[ I_{полн} = I_1 + I_2 + I_3 + ... \]
В каждом узле цепи сумма втекающих токов равна сумме вытекающих токов.
В случае разветвленной цепи токи в ветвях обратно пропорциональны сопротивлениям ветвей.
\[ \frac[-1.5]{I_1}{I_2} = \frac[-1.5]{R_2}{R_1} \]
