Напряженность магнитного поля

Напряженность магнитного поля можно определить с помощью силы, которая действует на помещенный в поле пробный магнит. Так как магнитные полюсы не существуют по отдельности, на северный и южный полюсы пробного магнита действуют противоположно направленные силы, и возникает момент пары сил. Этот момент характеризует величину напряженности поля в данном месте.

В магнитном поле цилиндрической катушки он прямо пропорционален числу витков и силе тока и обратно пропорционален длине катушки. Направление вектора напряженности магнитного поля в каждой точке совпадает с направлением силовых линий. Внутри катушки (магнита) он направлен от южного полюса к северному, вне катушки — от северного к южному.

Единица СИ напряженности магнитного поля

Единица СИ напряженности магнитного поля:

\[ [H] = \frac{Ампер}{Метр} \]

Эрстед — Единица напряженности магнитного поля

Единица напряженности магнитного поля Эрстед не принадлежит к системе СИ.

\[ 1 Эрстед = \frac{1000}{4π} \frac{Ампер}{метр} \]
\[ 1 \frac{Ампер}{метр} = \frac{4π}{1000} Эрстед \]

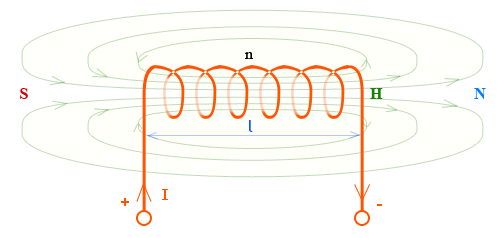

Напряженность магнитного поля в цилиндрической катушке

Напряженность магнитного поля в цилиндрической катушке
Напряженность магнитного поля в цилиндрической катушке

Если

Hнапряженность магнитного поля внутри цилиндрической катушки,Ампер/метр
Iсила тока в катушке,Ампер
nчисло витков,Ампер
lдлина катушки (т. е. силовых линий в области однородного поля),метр

то напряженность магнитного поля определяется формулой

\[ H = \frac{I·n}{l} \]

Произведение I·n часто называют числом ампер-витков.

нажмите кнопку для расчета

Напряженность магнитного поля вокруг прямолинейного проводника

Напряженность Н магнитного поля прямолинейного проводника постоянна вдоль круговой силовой линии.

Если

Hнапряженность магнитного поля прямолинейного проводника,Ампер/метр
Iсила тока в проводнике,Ампер
rрасстояние от проводника в плоскости, перпендикулярной проводнику,метр

то напряженность магнитного поля определяется формулой

\[ H = \frac{I}{2πr} \]
нажмите кнопку для расчета

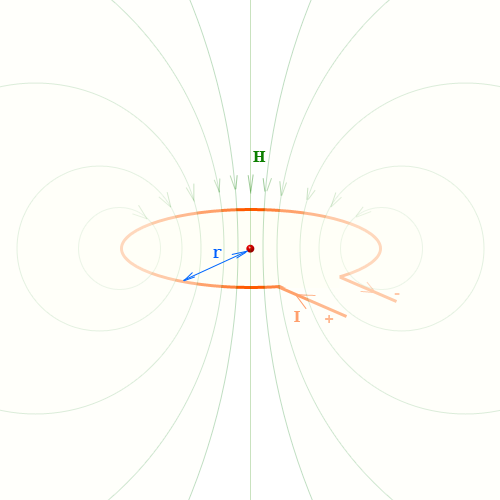

Напряженность магнитного поля в центре витка с током

Напряженность магнитного поля в центре витка с током
Напряженность магнитного поля в центре витка с током

Если

Hнапряженность магнитного поля в центре витка с током,Ампер/метр
Iсила тока в витке,Ампер
rрадиус витка,метр

то напряженность магнитного поля определяется формулой

\[ H = \frac{I}{2r} \]
нажмите кнопку для расчета
