Мост Уитстона, формула

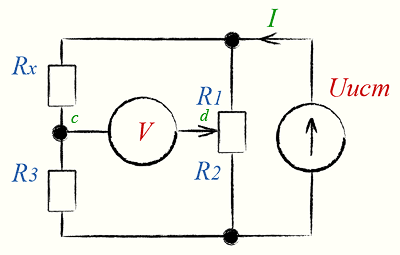

Мост Уитстона предназначен для измерения сопротивлений. Принцип его действия основан на правилах Кирхгофа. Положение движка на переменном сопротивлении подбирается таким образом, чтобы разность потенциалов между точками моста cd была равна нулю.

Мост Уитстона
Мост Уитстона

В этом случае справедлива пропорция:

\[ \frac[-1.5]{R_x}{R_3} = \frac[-1.5]{R_1}{R_2} \]

из этой пропорции получается измеряемое сопротивление:

\[ R_x = R_3 \frac[-1.5]{R_1}{R_2} \]

Мост Уитстона, вычислить сопротивление Rx по формуле (2)

нажмите кнопку для расчета
