Емкостное сопротивление

Емкостное сопротивление - схема

Конденсатор емкостью C имеет в цепи постоянного тока бесконечно большое сопротивление. Если же приложить к конденсатору переменное напряжение, то он будет периодически перезаряжаться, и в цепи потечет ток. Напряжение на конденсаторе достигает максимального значения в те моменты, когда ток равен нулю.

Если R = 0, то напряжение на конденсаторе совпадает с приложенным напряжением и u = q/C. Мгновенное значение тока определяется выражением:

\[ i = \frac{dq}{dt} = C \frac{du}{dt} = C \frac{d}{dt}(U_{m} \sin(ωt)) \]

Отсюда следует

\[ i = ωCU_{m} \cos(ωt) = ωCU_{m} \sin(ωt + \frac{π}{2}) \]

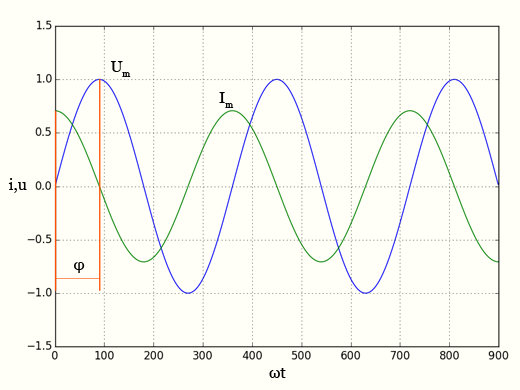

Емкостное сопротивление - график тока и напряжения
Емкостное сопротивление — график тока и напряжения
Емкостное сопротивление - векторная диаграмма

Между напряжением и током имеется разность фаз —π/2.

В чисто емкостной цепи переменного тока ток опережает напряжение на π/2 (или Т/4).

В соответствии с приведенным выше уравнением амплитуда тока Im = ωCUm. Сравнение с законом Ома U = RI показывает, что величина 1/ωС играет роль сопротивления.

Цепь переменного тока, содержащая емкость C, обладает сопротивлением переменному току; оно называется емкостным сопротивлением ХC.

Единица СИ емкостного сопротивления: [XC] = Ом.

Если

ХCемкостное сопротивление цепи переменного тока,Ом
ω = 2πfкруговая частота переменного тока,радиан/Секунда
Cемкость,Фарад

то

\[ X_{C} = \frac{1}{ωC} \]
$ $

При увеличении частоты емкостное сопротивление уменьшается. Для постоянного тока (f = 0) оно бесконечно велико.

Ток в цепи, обладающей только емкостным сопротивлением, определяется выражением

\[ I = UωC \]
